مدفوعة بتحول الطاقة العالمي وتحديثات الشبكة واسعة النطاق، فإنقواطع دوائر فراغ(VCB) - أحد أجهزة الحماية الأكثر استخدامًا على نطاق واسع في أنظمة الطاقة - يخضع لعملية تحول منهجي. يؤدي هذا التطور إلى نقل VCBs من موقع مهيمن في الجهد المتوسط ​​إلى تطبيقات الجهد العالي، ومن وظيفة تحويل بسيطة نحو عقد الشبكة الذكية. تدرك الصناعة على نطاق واسع أن VCBs قد دخلت منحنى النمو الثاني الذي يتميز بالبدائل الصديقة للبيئة، والتكامل الرقمي، والقدرة على التكيف البيئي الشديد.

1. محركات السوق والتكنولوجيا: يدخل VCB في دورة تكرار جديدة

تكمن الميزة الأساسية لقواطع الدائرة الفراغية في وسط المقاطعة - الفراغ نفسه - الذي يوفر انبعاثات كربونية صفرية، وقدرة مقاطعة قوية، وعمرًا كهربائيًا طويلًا، وتشغيلًا خاليًا من الصيانة. في نطاق الجهد المتوسط ​​(12 كيلو فولت - 40.5 كيلو فولت)، كانت VCBs منذ فترة طويلة هي الحل السائد. ومع ذلك، عند مستويات الجهد العالي (72.5 كيلو فولت وما فوق)، حافظت قواطع الدائرة SF₆ على مكانتها الرائدة بسبب أداء العزل الممتاز. نظرًا لأن SF₆ لديه قدرة عالية للغاية على الاحتباس الحراري (حوالي 23900 مرة أكثر من ثاني أكسيد الكربون)، فإن استخدامه يواجه لوائح دولية صارمة بشكل متزايد وقيود الكربون.

توفر هذه الخلفية حافزًا تقنيًا واضحًا لتوسيع تقنية قواطع الدائرة الفراغية إلى تطبيقات نقل الجهد العالي. تشمل اتجاهات التطوير الفني السائدة حاليًا ما يلي: زيادة قدرة تحمل الجهد الكهربي للقواطع الفراغية أحادية القطع، وتطبيق تكنولوجيا سلسلة الفواصل المتعددة عند 126 كيلو فولت وما فوق، والحلول الهجينة التي تجمع بين عزل الغاز الصديق للبيئة والمقاطعة الفراغية.

مقارنة التأثير البيئي لوسائط المقاطعة المختلفة

ثانيا. تكنولوجيا الفراغ عالي الجهد: من "الاتجاه" إلى "التحقق الهندسي"

يتطلب تطبيق قواطع الدائرة الفراغية على مستويات جهد النقل التغلب على العديد من التحديات التقنية الرئيسية.

أولاً، قدرة العزل للقواطع الفراغية. مع زيادة مستويات الجهد، فإن خصائص ما قبل الضربة الخاصة بفجوة الفراغ، وحالة سطح التلامس، وانتظام المجال الكهربائي لها تأثير كبير على أداء العزل. تتضمن الأساليب التقنية الشائعة تحسين هياكل الاتصال (مثل اتصالات المجال المغناطيسي المحوري)، وتحسين مستوى الفراغ للقاطع، واستخدام هياكل العزل المركبة.

ثانيا، استجابة عالية السرعة لآلية التشغيل. تتطلب قواطع الدائرة المفرغة ذات الجهد العالي عادةً أوقات انقطاع إجمالية أقصر، مما يضع متطلبات أعلى على الخصائص الميكانيكية لآلية التشغيل. تتمتع كل من آليات الزنبرك والمشغلات المغناطيسية الدائمة وآليات التنافر الكهرومغناطيسي بمزايا وعيوب خاصة بها من حيث الفتح السريع وسرعة الفتح الأولي والتحكم في التشتت.

ثالثاً، تقاسم الجهد في التوصيلات المتسلسلة متعددة الفواصل. عند مستويات الجهد 126 كيلو فولت وما فوق، تزداد الصعوبة الفنية وتكلفة قواطع الفراغ أحادية القطع بشكل كبير، مما يجعل التوصيل المتسلسل متعدد الفواصل خيارًا هندسيًا عمليًا. ومع ذلك، تواجه التوصيلات المتسلسلة متعددة الفواصل تحديات مع اختلال توزيع الجهد الثابت والديناميكي، مما يتطلب حلولاً مثل مكثفات التصنيف أو تقنية التحكم المتزامن.

وفقًا لمعلومات الصناعة المتاحة للجمهور، أكمل العديد من مصنعي المفاتيح الكهربائية والمؤسسات البحثية المحلية والدولية تطوير النموذج الأولي على مستوى 126 كيلو فولت ودخلوا مرحلة التحقق الهندسي. ويعتبر هذا التقدم داخل الصناعة بمثابة خطوة كبيرة نحو توسيع تكنولوجيا تبديل الفراغ إلى تطبيقات الجهد العالي.

الخصائص التقنية لقواطع الدائرة الفراغية حسب مستوى الجهد

ثالثا. التكامل الذكي: تطور VCB من "عنصر التبديل" إلى "عقدة الإدراك"

في إطار أتمتة التوزيع وأنظمة التشغيل/الصيانة الذكية، تلعب قواطع الدائرة الفراغية دورًا جديدًا. تركز VCBs التقليدية على عزل الأخطاء وحماية الخطوط. يدمج الجيل الجديد من VCBs المتكاملة الابتدائية والثانوية بشكل عميق وظائف استشعار التيار/الجهد، وجمع الطاقة، ومراقبة الحالة، والاتصالات، والتحكم في الحماية.

على وجه التحديد، يتضمن الإجماع الفني للصناعة ما يلي: تصميم مدمج مدمج لمحولات الأجهزة الإلكترونية مع قاطع الفراغ؛ قدرة وحدة التحكم على تحديد أخطاء الدائرة القصيرة وإزالتها بسرعة (عادةً خلال بضع دورات)؛ دعم إعادة الإغلاق التلقائي السريع؛ وتسجيل الأخطاء وقدرات الاتصال عن بعد.

علاوة على ذلك، مع تزايد الطلب على تكامل شبكة الطاقة المتجددة، فإن متطلبات VCBs لمقاطعة مكونات التيار المستمر العالية آخذة في الارتفاع أيضًا. غالبًا ما تحتوي تيارات الدائرة القصيرة على جانب نظام تخزين الطاقة الشمسية وطاقة الرياح والطاقة على نسبة كبيرة من مكونات التيار المستمر، مما يشكل تحديات تقنية تتجاوز تلك الموجودة في أنظمة التيار المتردد التقليدية.

الوحدات الوظيفية لوحدات VCB الذكية المتكاملة للمرحلة الابتدائية والثانوية

مقارنة المستويات المختلفة للتكامل الذكي

رابعا. القدرة على التكيف البيئي الشديد: أصبحت الحماية العالية من الدخول أمرًا أساسيًا للمنتجات الخارجية

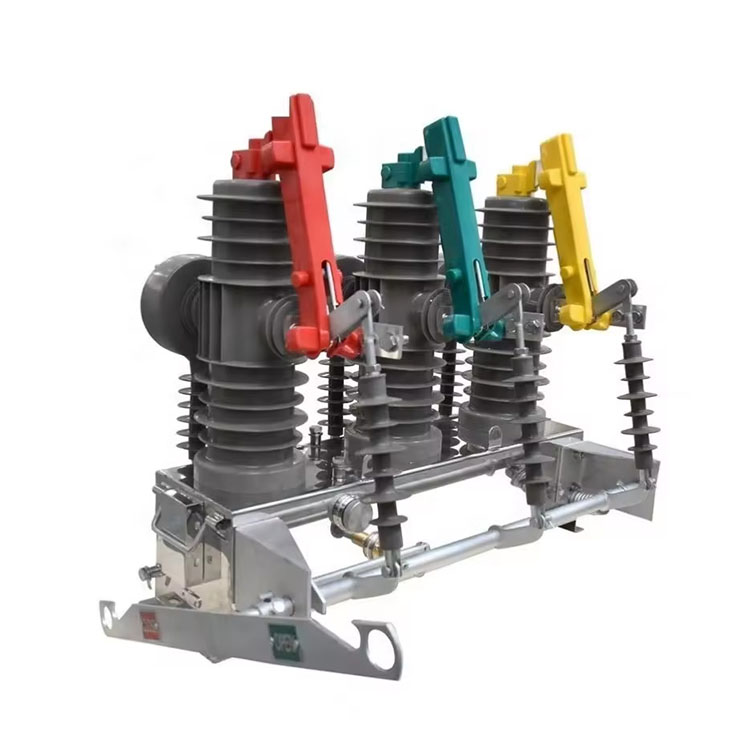

تعمل قواطع الدائرة الفراغية المثبتة على عمود خارجي في بيئات معقدة ومتغيرة. تعد الرطوبة والتكثيف والضباب الملحي ودرجات الحرارة القصوى والغبار من الأسباب الشائعة لفشل المعدات. من بين هذه المشاكل، يعد تدهور العزل وتآكل الآلية الناتج عن التكثيف من أبرز المشكلات.

لمعالجة نقطة الألم هذه، أصبحت زيادة تصنيف حماية الدخول الشاملة (IP) اتجاهًا رئيسيًا للترقية الفنية لمكيفات VCB الخارجية في السنوات الأخيرة. أدت الممارسات الرائدة في الصناعة إلى رفع تصنيفات الحماية من IP54 التقليدي إلى IP67 أو حتى IP68. IP67 يعني أن الجهاز يمكنه تحمل الغمر المؤقت في الماء دون ضرر، في حين يشير IP68 إلى القدرة على العمل أثناء الغمر المستمر تحت ظروف محددة.

تشمل التقنيات الرئيسية لتحقيق تصنيفات IP عالية ما يلي: تصميم واجهة مانعة للتسرب بين القاطع ومبيت الآلية، ومعالجة مقاومة التآكل لآلية التشغيل، وتحسين هياكل الختم بين عوازل البطانة والمبيت.

مقارنة VCBs الخارجية حسب تصنيف حماية الدخول
