تحليل الاختلافات بين واقيات الجهد الزائد ومانعات الصواعق في مبادئ العمل والتطبيقات

في أنظمة الطاقة والمعدات الكهربائية المختلفة، يعد الجهد الزائد والصواعق من أكثر مخاطر السلامة شيوعًا وتدميرًا. للتخفيف من هذه المخاطر، يتم استخدام واقيات الجهد الزائد (SPDs) ومانعات الصواعقيتم تثبيتها عادة في التطبيقات الهندسية.

على الرغم من أن كلاهما عبارة عن أجهزة حماية كهربائية، إلا أن لديهما اختلافات كبيرة في الأشياء المحمية ومبادئ العمل وسيناريوهات التطبيق، ولا يمكن ببساطة تبادلهما أو استبدالهما ببعضهما البعض.

I. حامي الجهد الزائد: "خط الدفاع الأول" ضد الجهد الزائد للنظام الداخلي

تُستخدم واقيات الجهد الزائد، والمعروفة أيضًا باسم أجهزة الحماية من زيادة التيار (SPD)، في المقام الأول للحماية من الجهد الزائد المتولد داخل نظام الطاقة، مثل:

الجهد الزائد للتشغيل (التشغيل، إيقاف التشغيل، تغيرات الحمل المفاجئة)

الجهد الزائد المستحث

العواصف الناجمة عن البرق (ضربات البرق غير المباشرة)

مبدأ العمل

عندما يكون جهد النظام ضمن النطاق الطبيعي، يكون واقي الجهد الزائد في حالة مقاومة عالية وليس له أي تأثير تقريبًا على تشغيل النظام؛

بمجرد أن يتجاوز جهد الخط قيمته المسموح بها على الفور، تقوم المكونات غير الخطية داخل الحامي بتوصيل الطاقة الزائدة أو تحويلها أو تثبيتها أو امتصاصها بسرعة، مما يحد من الجهد عند نهاية الجهاز إلى نطاق آمن.

تشمل المكونات الوظيفية الشائعة ما يلي:

مكثف أكسيد المعدن (MOV)

أنبوب تفريغ الغاز (GDT)

مقوم التحكم بالسيليكون (SCR)

مواقع التثبيت النموذجية

نهاية الخط الوارد لخزانة توزيع الطاقة

نظام بسبار

الواجهة الأمامية للمعدات الدقيقة (PLC، والأدوات، ومعدات الاتصالات، وما إلى ذلك)

وتتمثل وظيفتها الأساسية في: تقليل سعة الجهد الزائد وحماية عزل المعدات والمكونات الإلكترونية الداخلية.

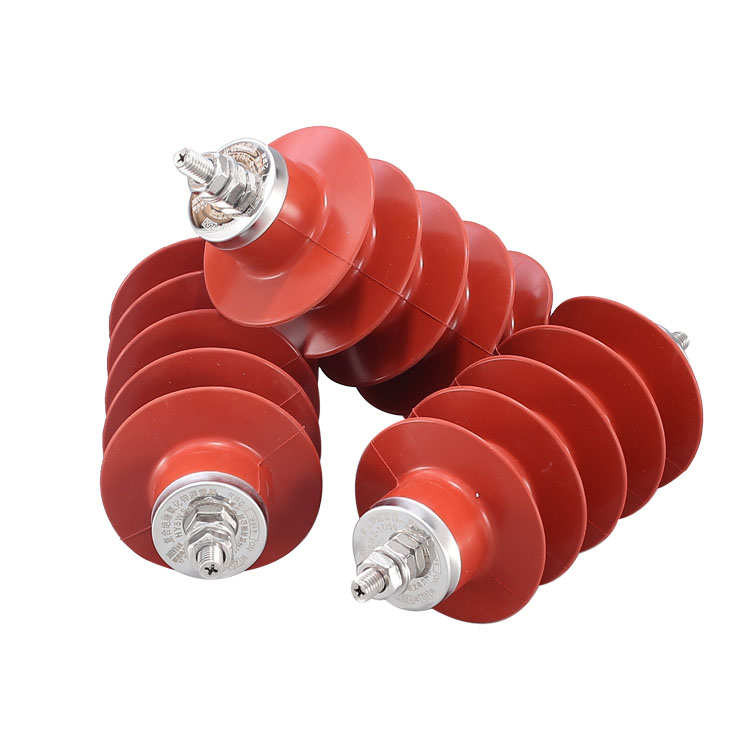

ثانيا. مانعة الصواعق: توفير "مسار لطاقة البرق"

تُستخدم مانعات الصواعق في المقام الأول للحماية من ضربات البرق المباشرة وارتفاعات البرق القوية. لا ينصب التركيز على "الحد من الجهد"، بل على تفريغ تيار البرق بسرعة.

مبدأ العمل

عندما يضرب البرق خط نقل أو مبنى، يمكن لمانع الصواعق تشكيل قناة ذات مقاومة منخفضة في وقت قصير جدًا، مما يحول طاقة البرق الضخمة مباشرة إلى الأرض، ويمنع تيار البرق من المرور عبر جسم المعدات أو هيكل المبنى، وبالتالي تقليل:

انهيار المعدات

أضرار العزل

خطر حدوث صدمة كهربائية للموظفين

في ظل عدم وجود صاعقة أو ظروف تشغيل عادية، لا تشارك مانعة الصواعق بشكل أساسي في تشغيل النظام.

 الأنواع الشائعة

مانعات الصواعق من النوع الدبوس

مانعات الصواعق من أكسيد المعدن (نوع بدون فجوات)

سيناريوهات التطبيق النموذجية

خطوط النقل والتوزيع

المحطات الفرعية

بناء أنظمة الحماية من الصواعق

المرافق الكهربائية في الهواء الطلق

تؤكد مانعات الصواعق على الحماية من ضربات الصواعق المباشرة وتبديد الطاقة، بدلاً من التحكم الدقيق في الجهد.

مقارنة بين واقيات الجهد الزائد ومانعات الصواعق

رابعا. نهج الاختيار الصحيح في الممارسة الهندسية

في الهندسة العملية، غالبًا ما يتم استخدام واقيات الصواعق ومانعات الصواعق معًا وليس كخيار إما/أو:

مانعات الصواعق: مسؤول عن "حجب وتحويل البرق"

واقيات الطفرة: مسؤولة عن "تخفيف العواصف المتبقية وحماية المعدات الحساسة"

فقط من خلال تشكيل نظام حماية متدرج يمكن تعزيز سلامة واستقرار النظام الكهربائي بشكل حقيقي في ظل المخاطر المزدوجة المتمثلة في ضربات البرق والجهد الزائد للنظام.
