اكتمال التشغيل في Shandong Hongzhitai New Energy Technology، Xintai

1. اكتمال التشغيل

تم الانتهاء من عملية تركيب المفاتيح الكهربائية في شركة Shandong Hongzhitai New Energy Technology Co., Ltd. في شينتاي، شاندونغ.

مرحلة التشغيل هي المرحلة التي تتوقف فيها المعدات عن كونها عملية تركيب وتبدأ في كونها نظام عمل. يتم إرجاع كل دائرة إلى الرسم الخاص بها، ويتم ضبط كل جهاز حماية وإثباته، ويتم تأكيد كل تعشيق وإشارة ومؤشر لإخبار الحقيقة حول المعدات التي تقف وراءه.

فقط عندما يتم كل ذلك، تصبح الغرفة في هذه الصور محطة فرعية بدلاً من صف من الخزانات.

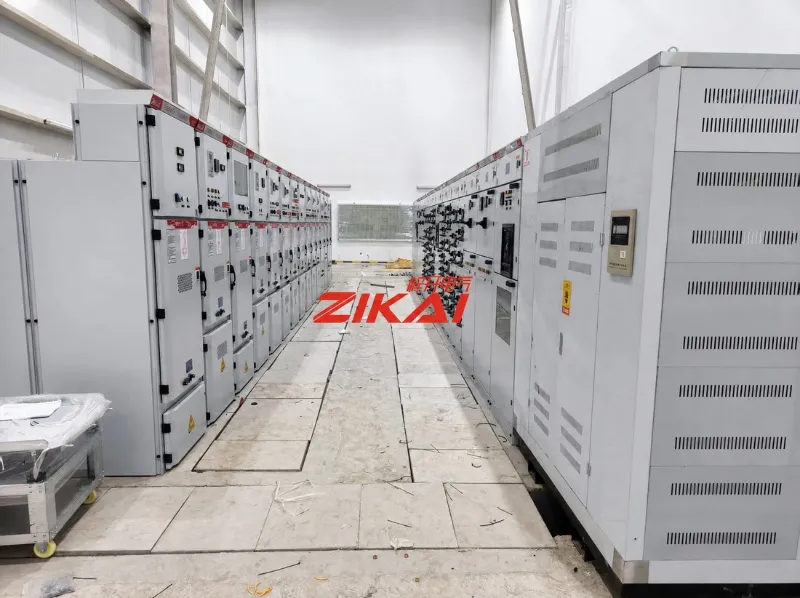

الشكل 01  غرفة المفاتيح الكهربائية ذات الجهد المتوسط ​​في موقع Xintai، مع لوحات KYN28A-12 موضوعة في صفين يواجهان بعضهما البعض عبر ممر التشغيل.

2. ما تم تثبيته: مجموعة المفاتيح الكهربائية المكسوة بالمعدن KYN28A-12

المعدات الرئيسية هي KYN28A-12 مجموعة المفاتيح الكهربائية القابلة للسحب المكسوة بالمعدن: داخلية، ثلاثية الطور، 50 هرتز، مصممة للأنظمة المقطعية ذات قضيب توصيل فردي وشريط توصيل فردي من 3.6 كيلو فولت إلى 12 كيلو فولت.

وتتمثل وظيفتها في استقبال وتوزيع الطاقة الكهربائية والتحكم في الدوائر المتصلة بها وحمايتها ومراقبتها - مما يجعلها النقطة التي يجتمع فيها الإمداد الوارد والمغذيات الصادرة والقياس والحماية في غرفة واحدة.

الترتيب واضح على واجهات اللوحة. يحمل رأس التشغيل لوحة العزل الواردة لقسم التوصيل الأول واللوحة الواردة للقسم الثاني، متبوعة بألواح قاطع الدائرة الكهربائية بتصنيفات 630 أمبير مميزة في المقدمة.

يتم تعريف كل لوحة برقم - G01 وG02 وما بعده - جنبًا إلى جنب مع تعريف رمز الاستجابة السريعة والرسوم البيانية ذات الخط الواحد وتحذيرات السلامة.

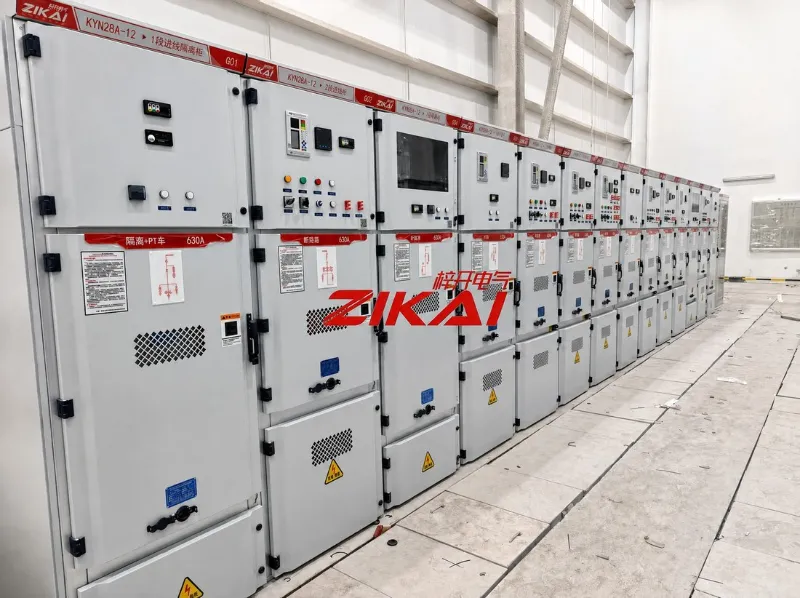

الشكل 02  لوحات KYN28A-12. ترقيم اللوحات، وأسماء الدوائر، وتقييمات 630 A، ومخططات أحادية الخط، وتحديد رمز الاستجابة السريعة على الجبهات.

3. شاشة بطارية التيار المستمر

بجانب مجموعة المفاتيح الكهربائية توجد شاشة بطارية التيار المستمر. إنه المصدر الاحتياطي الذي يحافظ على الحماية والتحكم والإشارة على قيد الحياة عندما لا يكون مصدر الإمداد الرئيسي موجودًا - وهي بالضبط اللحظة الأكثر أهمية لهذه الدوائر.

تجمع الشاشة بين قسم الشحن والتوزيع وبنك البطارية نفسه، بحيث يمكن فحص نظام التيار المستمر بالكامل في مكان واحد. في الصور، توجد سلسلة البطارية واللوحة الأمامية المُجهزة بالأجهزة في نفس العلبة.

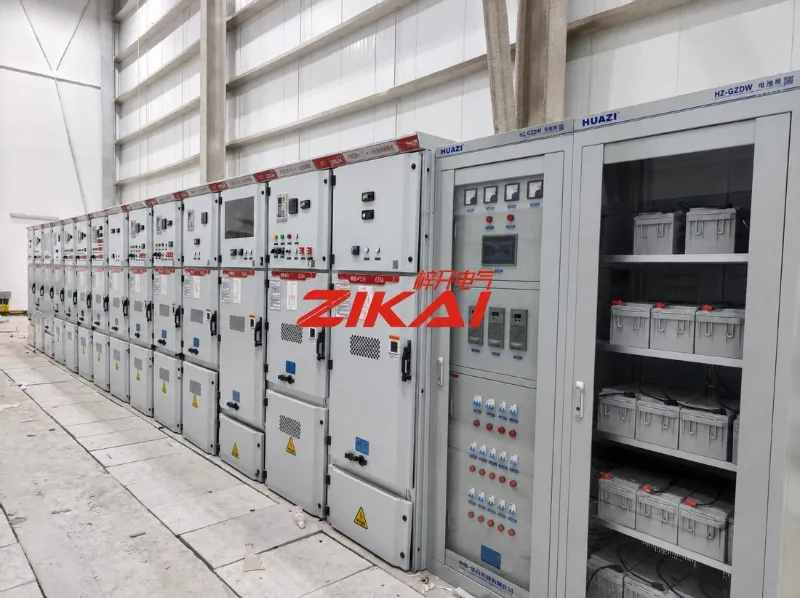

الشكل 03  شاشة بطارية التيار المستمر، مع وجود اللوحة الأمامية المجهزة بالأجهزة وبنك البطارية في نفس العلبة.

4. ماذا تعني عبارة "اكتمل التشغيل"؟

تسجيل الخروج من التكليف هو قائمة بالأشياء التي تم إنجازها. يقرأ لنا مثل هذا:

• تم تتبع كل دائرة وتأكيدها وفقًا للرسومات، لوحة تلو الأخرى

• تم تطبيق إعدادات الحماية كما تم تصميمها وثبت نجاحها

• تم فحص الشاحنات القابلة للسحب للتأكد من توافقها وقابلية التبديل على طول الطريق

• التحقق من الأقفال الداخلية ومصاريع السلامة، لذلك لا يمكن تشغيل أي لوحة خارج التسلسل

• تم تأكيد إشارات الإشارة والقياس والإنذار وفقًا للظروف في الموقع

• اجتياز اختبارات العزل والعزل الكهربائي قبل التنشيط

• تم الاتفاق على العلامات والرسوم البيانية والموقع الفعلي

لا شيء منها مرئي في الصورة. كل ذلك يقرر ما إذا كانت الغرفة ستتصرف بالطريقة التي يشير إليها الرسم.

5. سجل الموقع

منظران لنفس المسار: الطول الكامل لخط المفاتيح الكهربائية، وممر التشغيل بين الصفوف. تعد علامات الأرضية ومساحة الوصول وموضع كل لوحة مقابل رقمها جزءًا مما يتم فحصه في هذه المرحلة.

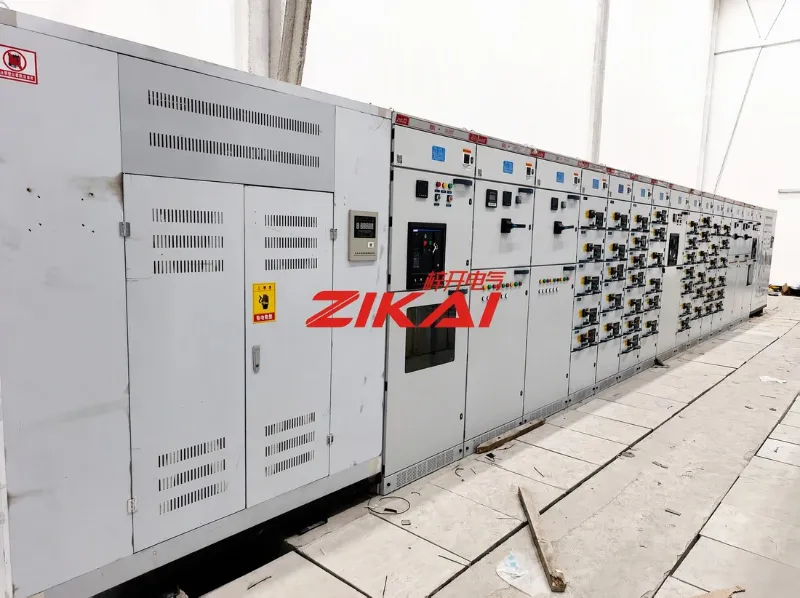

الشكل 04  خط المفاتيح الكهربائية مرئي على طوله، مع واجهات اللوحات وأجهزة الحماية ولوحات العدادات بالتسلسل.

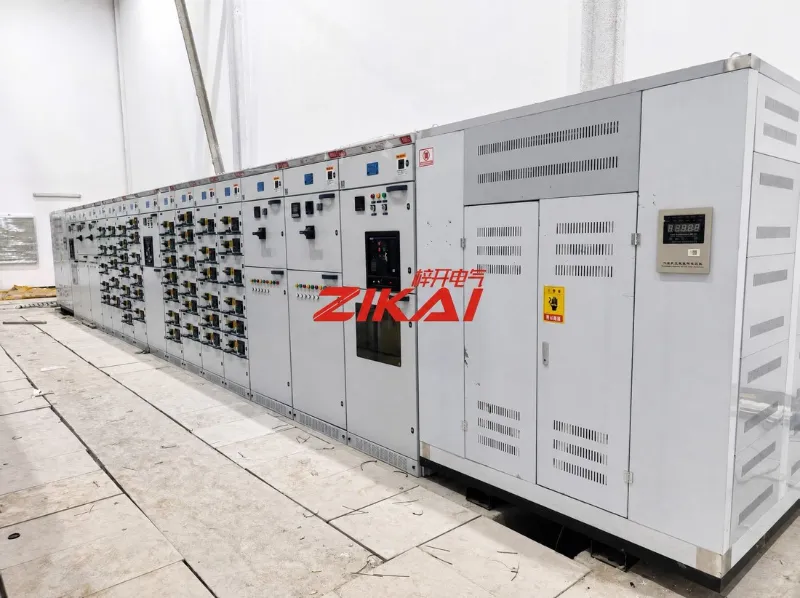

الشكل 05  ممر التشغيل. واجهات الألواح، والتقييمات وتحذيرات السلامة، مع إبقاء تصريح الوصول واضحًا على طول الطريق.

6. حول شركة زيكاي الكهربائية

تقوم شركة Shanghai Zikai Electric Co., Ltd. (ZIKAI) بتصنيع وتحديث وخدمة مجموعات كاملة من معدات الطاقة: المفاتيح الكهربائية ذات الجهد المتوسط، وتجميعات توزيع الجهد المنخفض، والمحطات الفرعية من النوع الصندوقي، وقواطع الدائرة المفرغة المثبتة على الأعمدة والخارجية، وأجهزة تعويض المكثفات ومعدات التوزيع المرتبطة بها.

يتم تسليم المشاريع من توريد المعدات حتى التركيب والتشغيل.

ملاحظة المحرر - تم استخدام الحقائق المقدمة فقط: اسم العميل والموقع واكتمال التشغيل. وصف KYN28A-12 وتصنيف 630 A مأخوذ من وثائق الصناعة ومن العلامات المقروءة على اللوحات؛ لم يتم ذكر عدد اللوحات أو قيمة المشروع أو الجدول الزمني. تصف التسميات التوضيحية فقط ما هو مرئي في كل صورة.
